鴻鋼裁斷機油封如何更換?裁斷機更換油封教程

發布時間:2024-03-21 08:24:40

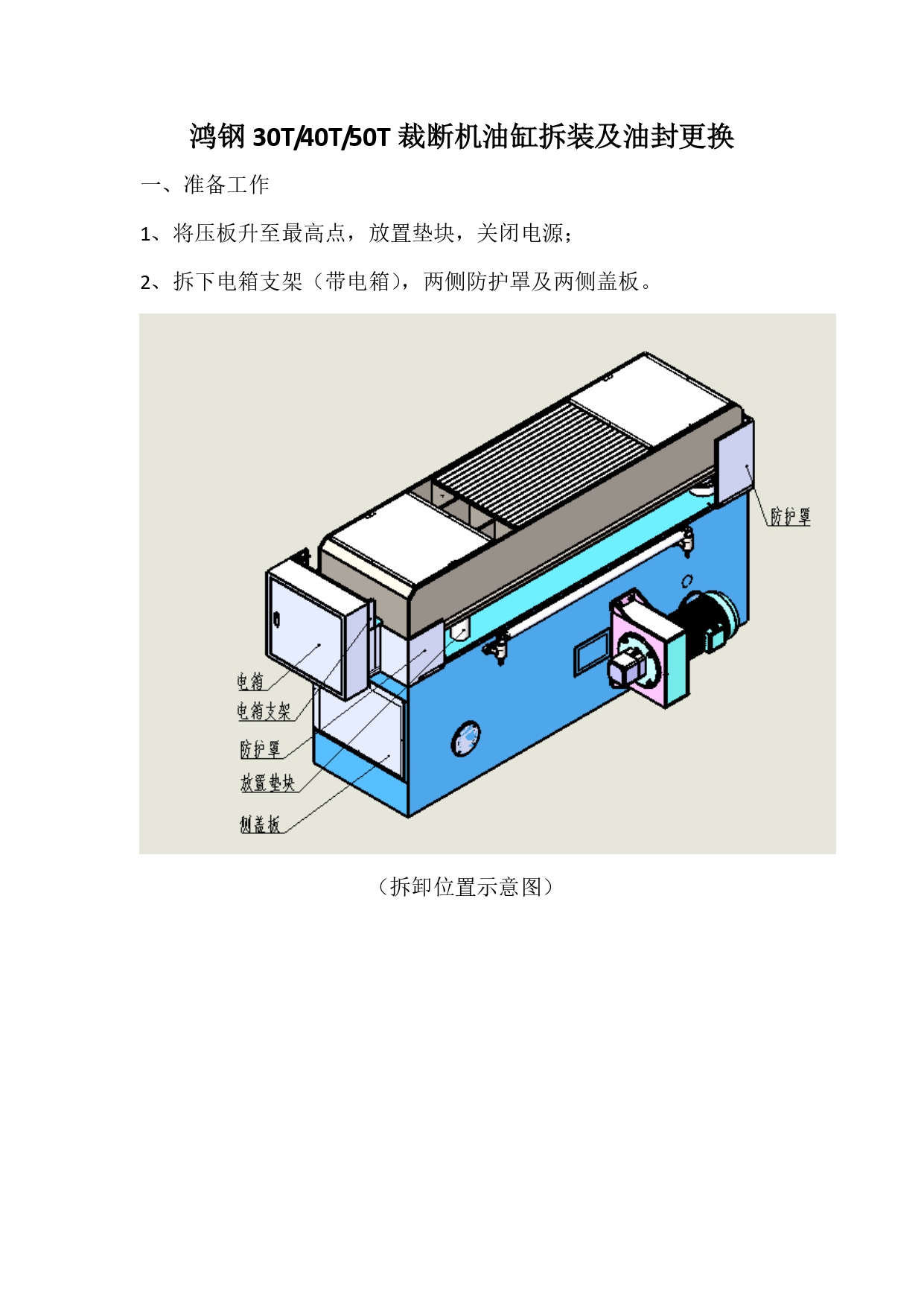

鴻鋼 30T/40T/50T裁斷機油缸拆裝及油封更換

一、準備工作

1、將壓板升至最高點,放置墊塊,關閉電源;

2、拆下電箱支架(帶電箱),兩側防護罩及兩側蓋板。



二、單個油缸拆卸

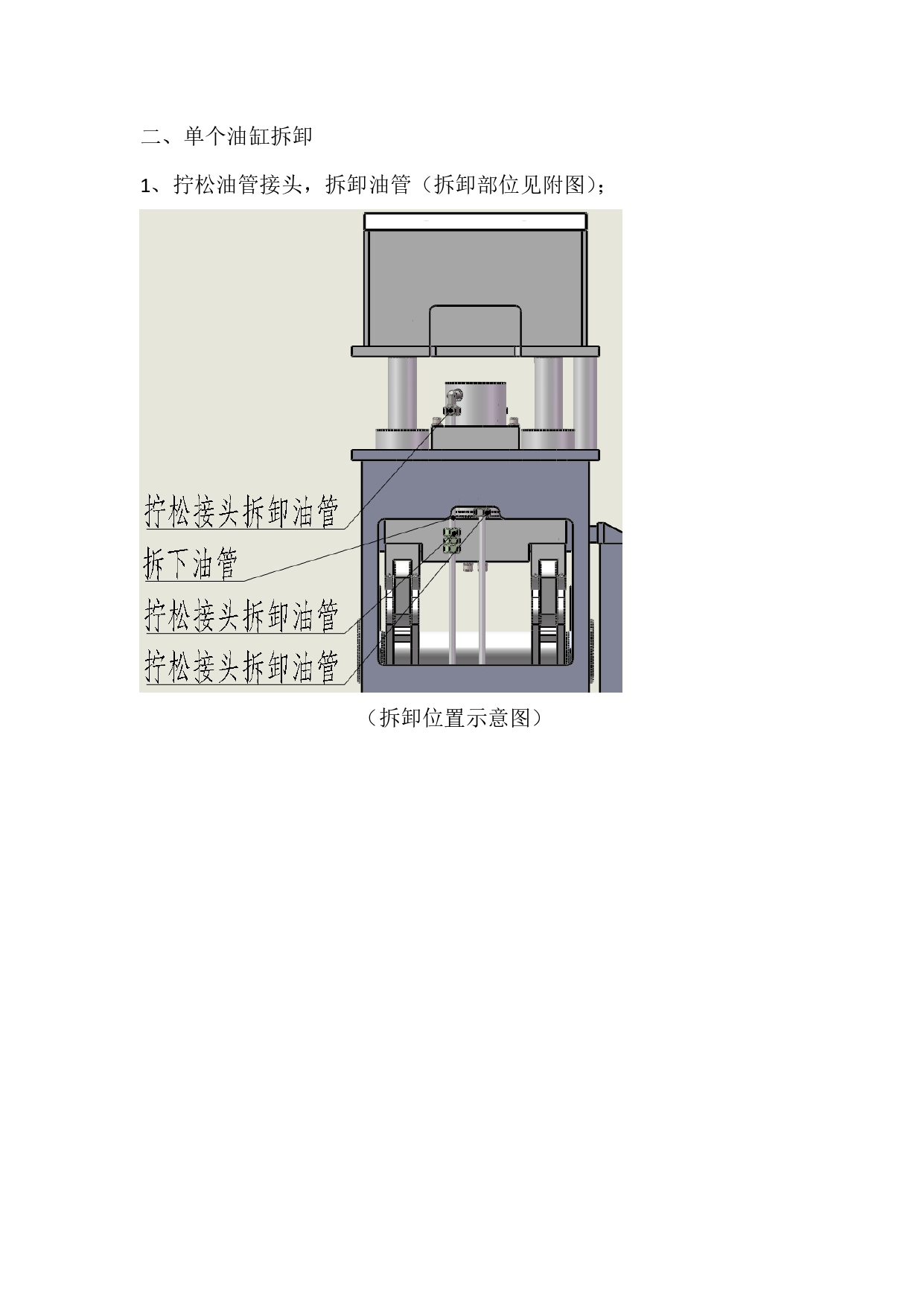

1、擰松油管接頭,拆卸油管(拆卸部位見附圖);

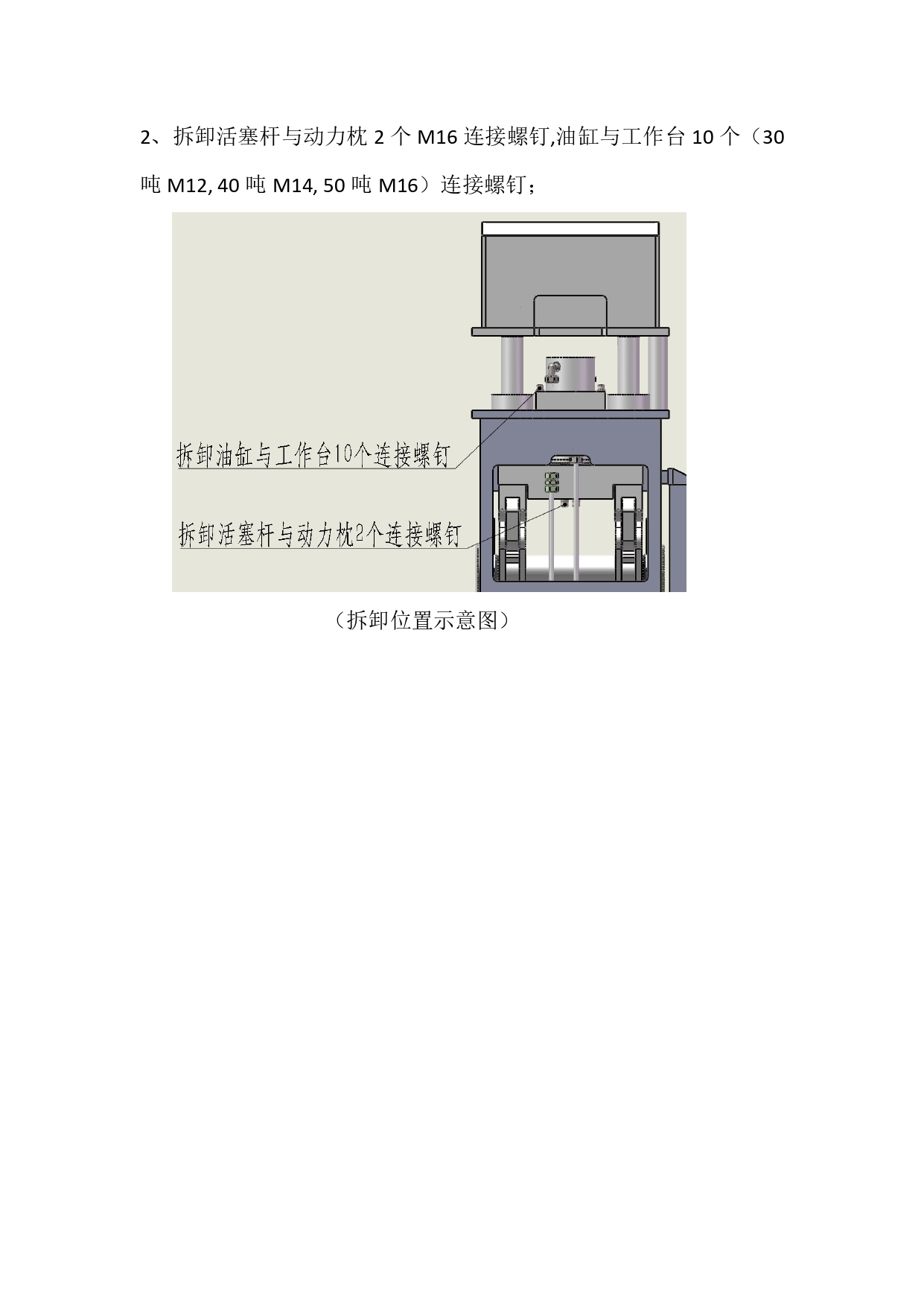

2、拆卸活塞桿與動力枕2個M16連接螺釘,油缸與工作臺10個(30噸M12,40 噸M14,50噸M16)連接螺釘;

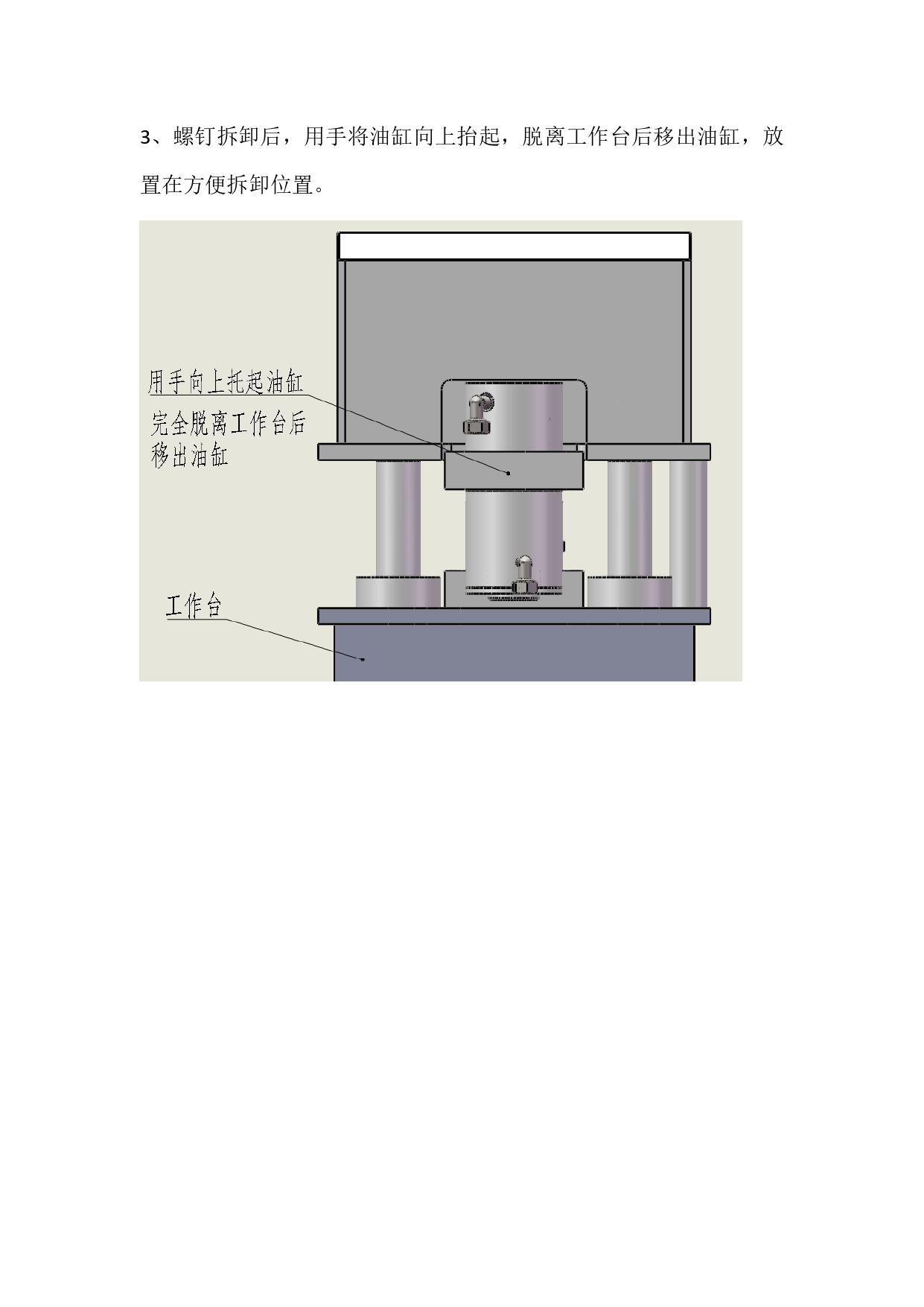

3、螺釘拆卸后,用手將油缸向上抬起,脫離工作臺后移出油缸,放置在方便拆卸位置。


三、油缸及油封拆裝

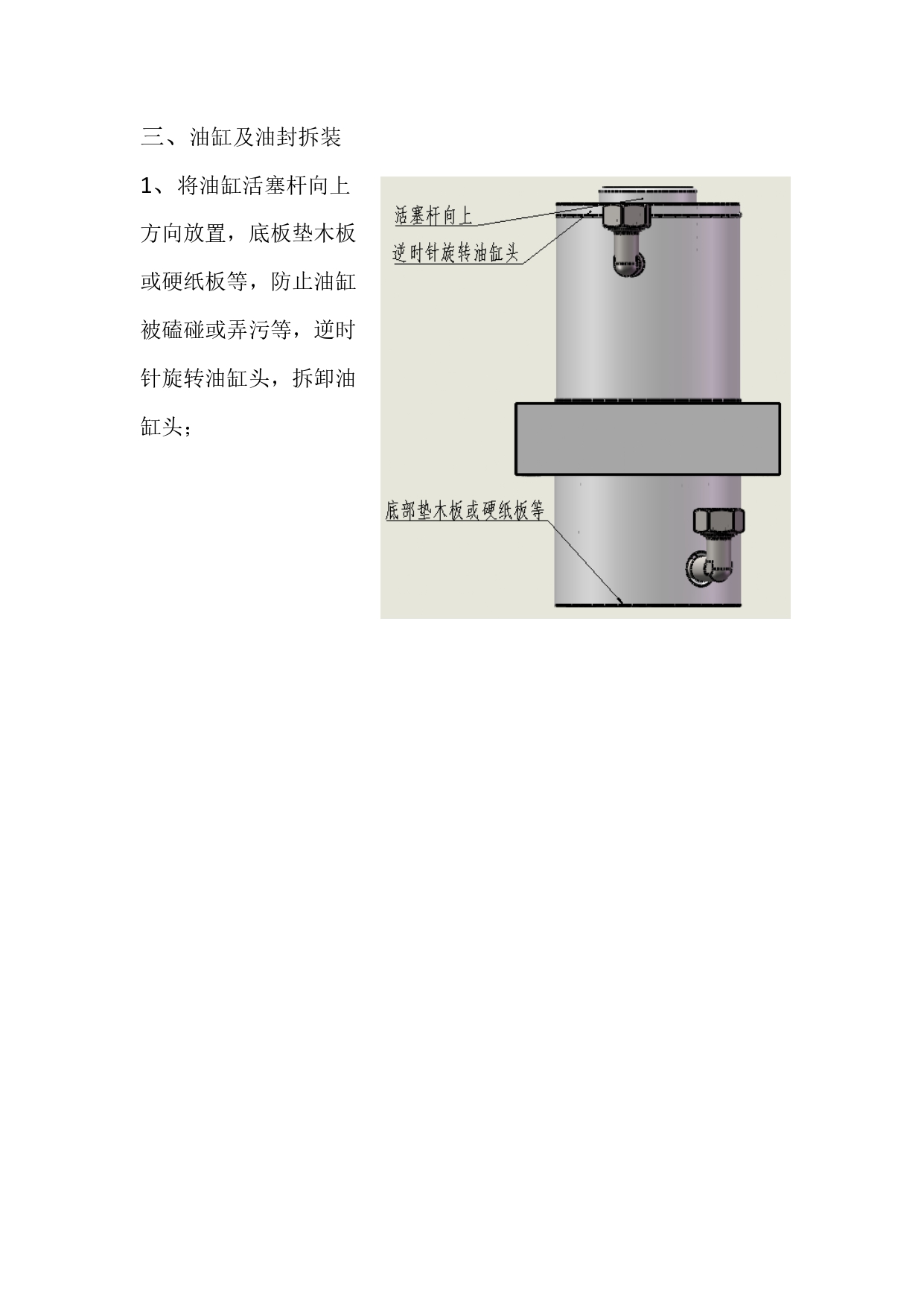

1、將油缸活塞桿向上方向放置,底板墊木板或硬紙板等,防止油缸被磕碰或弄污等,逆時針旋轉油缸頭,拆卸油缸頭;

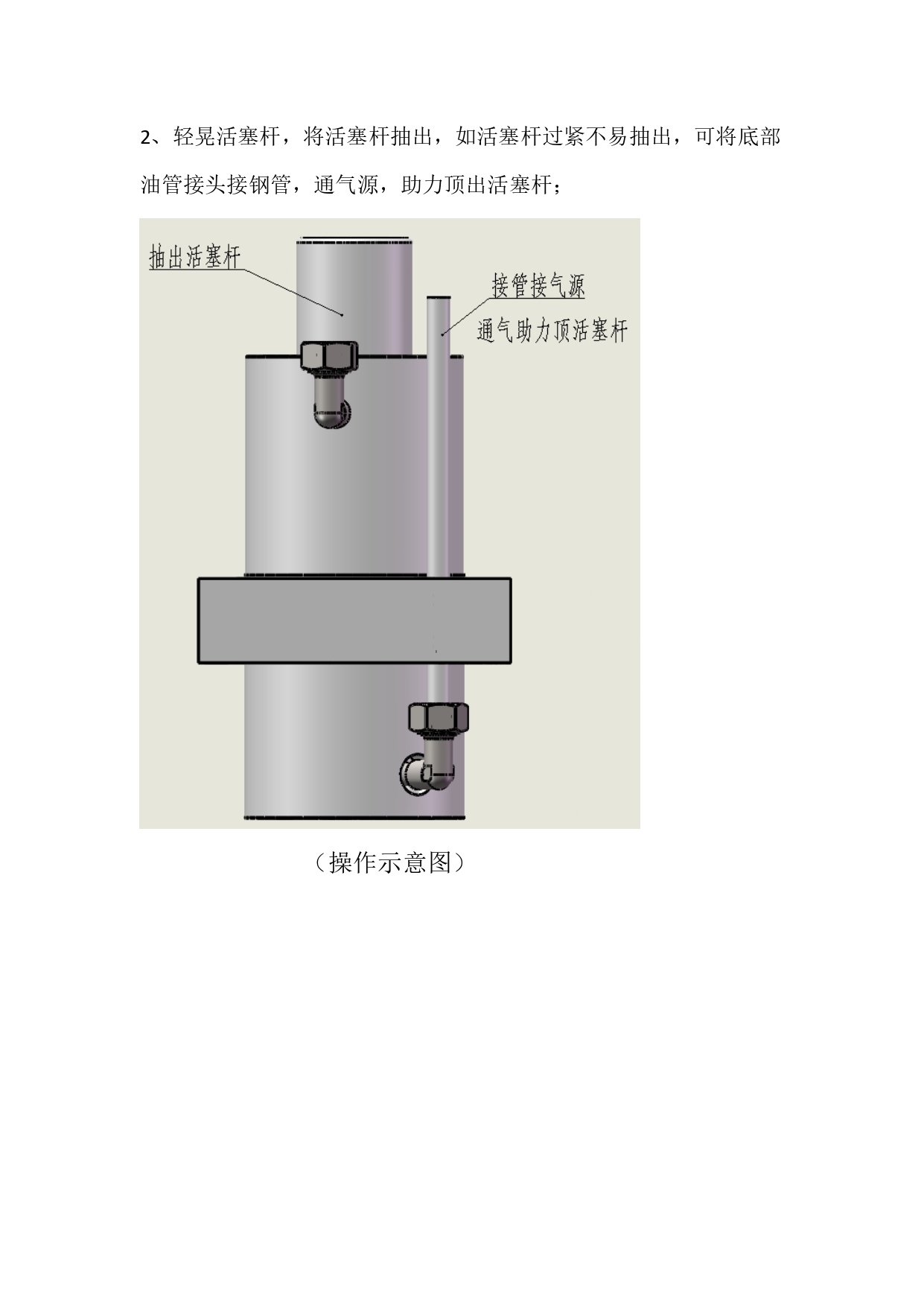

2、輕晃活塞桿,將活塞桿抽出,如活塞桿過緊不易抽出,可將底部油管接頭接鋼管,通氣源,助力頂出活塞桿;

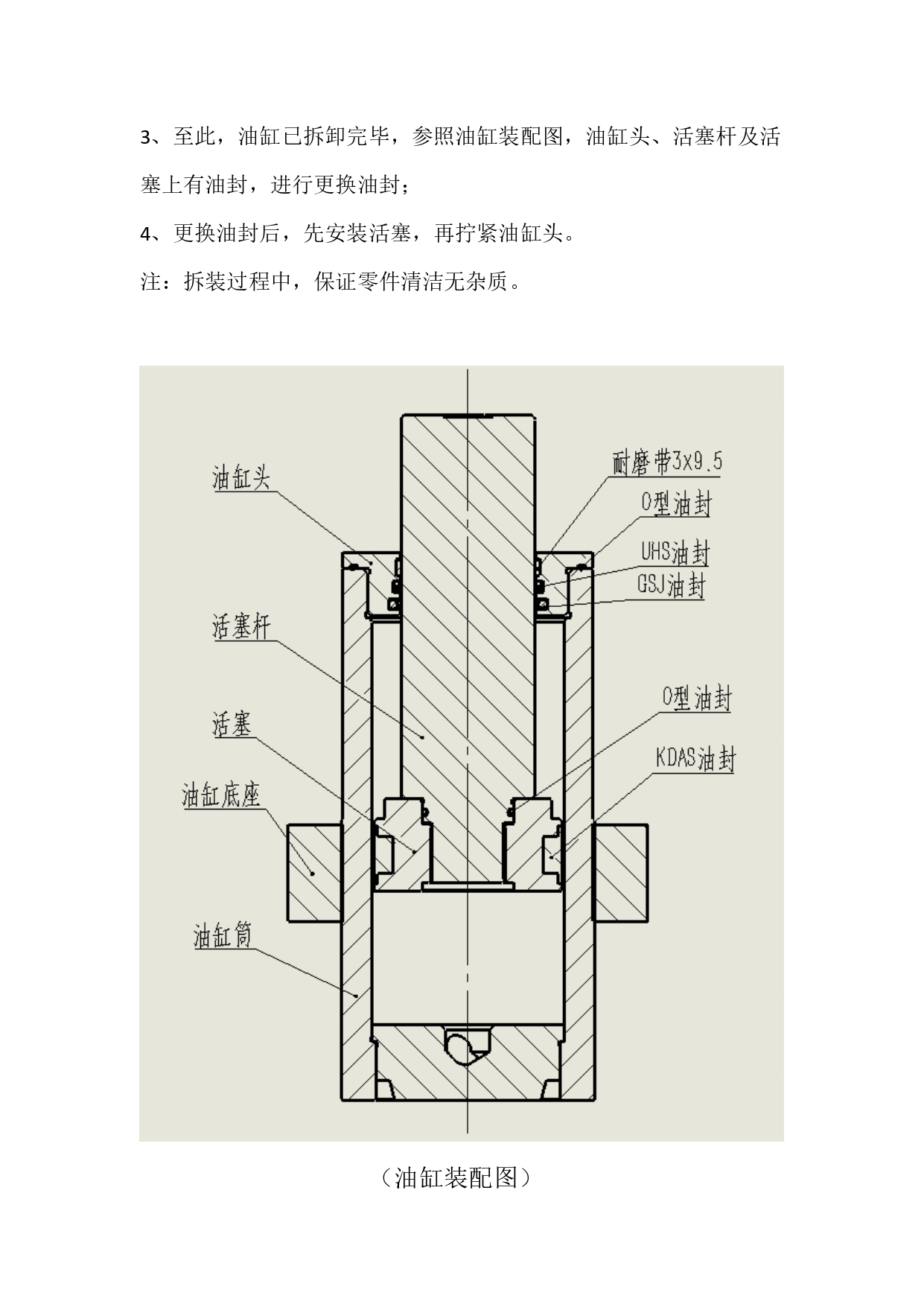

3、至此,油缸已拆卸完畢,參照油缸裝配圖,油缸頭、活塞桿及活塞上有油封,進行更換油封;

4、更換油封后,先安裝活塞,再擰緊油缸頭。

注:拆裝過程中,保證零件清潔無雜質。


四、油缸安裝

1、將油缸放入工作臺,鎖緊10個油缸與工作臺連接螺釘,2個活塞

桿與動力枕連接螺釘。

2、安裝上下油管。

3、安裝兩側蓋板、防護罩及電箱支架;

4、通電源,將壓板升至最高點,拿出墊塊,

5、調試設備。
